| ■ SPリンクシリーズ IPネットワークビデオレコーダー(NVR) 4chモデル |
|
保証期間
3年間
（HDD搭載製品はHDD2年保証）
|
|
|
WTW-NV414GP6-2TB
価格 \ 58,800円（税込） |
|
|
|
WTW-NV414GP6-4TB
価格 \ 72,800円（税込） |
|
|
|
WTW-NV414GP6-8TB
価格 \ 98,800円（税込） |
|
|
|
|
|
|
SPリンクシリーズ IPネットワークビデオレコーダー(NVR) 4chモデル
商品名：WTW-NV414GP6
価格 \ 58,800 円（税込） |
|
| 【付属品】 ACアダプター・CD-ROM・説明書・USBマウス |
|
 |
|
|
|
|
| この商品について問い合わせ |
|
★ IPカメラ用デジタルレコーダー(NVR)
★ PC・スマホでも遠隔監視可能！
★ 最大500万画素の入力に対応
★ PoE電源出力に対応、カメラとレコーダーを接続するだけ！ |
|
【製品特徴】
■ 録画解像度は最大500万画素
※接続するカメラに依存されます
■ マルチ操作に対応：ライブ映像、録画、再生
■ USBメモリーでバックアップが可能
■ カメラタイトル編集に対応
■ PC・スマートフォンでの遠隔監視可能
■ 録画解像度は最大2560×1920で設定可能
■ HDMI出力に対応(最大2560×1920の出力に対応)
■ VGA出力に対応(最大1280ｘ1024の出力に対応）
■ USBマウス付属
■ Spリンク接続に対応のカメラと接続すると設定要らずでLANケーブルを繋ぐだけでカンタンに接続できます。
■ 製品保証期間：3年間 日本語取扱い説明書付 |
|
|
|
|
| ご注意 |
| 本製品は【SpリンクVer2】接続に対応したカメラと録画機の組み合わせで動作します。非対応機種との接続は映像が映りませんのでご注意ください。 |
|
|
|
|
|
|
|
 |
|
|
|
 |
|
|
|
- 【遠隔監視についてご注意ください】
- 本製品は無線式(ポケットWi-FiやソフトバンクAIRなど)のネット回線では遠隔監視をご利用いただくことはできません。 必ず光回線などの固定式ネット回線でご利用ください。またファイアウォールを設置されていたりP2P、UPnPの通信制限している場合は解除する必要がございます。
【ご注意】
・インターネット回線を利用して遠隔監視を行う場合、 カメラやレコーダーに設置する回線はグローバルIPアドレスである必要がございます。
・ONVIFカメラを接続の場合、モーション録画のみでの録画設定が行えません。 |
|
|
|
IPネットワークで防犯カメラシステム
|
|
|
|
カメラとレコーダーはルーターに接続
IPネットワークカメラはLANケーブルをルーターと接続し、ルーターにレコーダー(NVR)を接続しすれば、視聴・録画が可能になります。
またブラウザでの監視が可能であり、ネットワーク環境を構築すれば、ローカルだけでなく遠隔での監視も可能となります。
|
 |
|
|
500万画素が実現する高い証拠能力
|
|
IPCとは？
IPCとは、有線、または無線LANでネットワークに接続して、録画機やパソコンからカメラの映像が見れる規格のカメラです。
SDI規格と比べ手軽に扱えるほか、LANケーブル1本でデータのやり取りを行なうため、カメラの映像や制御、音声など専用線を引く必要がありません。
|
|
 |
|
録画機本体について
|
|
■ カメラ接続できるチャンネル数と録画機の大きさ
|
 |
カメラの接続台数は4台・8台・16台・32台の4種類があり、接続数によって録画機の大きさも変わってきます。
4chは小型の録画機が多くご家庭や小型の店舗向き。8ch中型店舗向き。16ch以上は大型店舗や建物全体の監視に向いた大きさとなっています。
また大型ボディの特徴としてHDDを複数台入れることができるため、長時間録画や多くのカメラ映像を残す用途に最適です。 |
|
■ HDMI・D-SUBのモニター映像出力
|
|
モニター映像出力はHDMIを標準搭載。
機種によってはD-SUB出力にも対応しており、用途に合わせたモニターをお使いいただけます。（※D-SUB接続の場合。規格上画質が制限されているため、高画質でご利用いただくにはHDMI接続を推奨します。） |
 |
|
|
録画機の機能・操作について
|
セキュリティー
録画機の操作にパスワードが設定されているので第三者の操作を防止します。
ユーザーごとに与える権限を設定できるので、マスター権限を限定することができ安全性を高めます。
|
|
ネットワーク経由の遠隔リモート操作
ネットワークに接続することで離れた場所からも監視と操作が可能です。
操作画面にはパスワードが必要なので安全性が高いです。
|
 |
|
■ オートシーケンスモード（カメラ4台の場合）
オートシーケンスモードとは各チャンネルの映像を数秒間隔で自動的に切替える機能です。
1台1台録画機の操作をする必要がないため。録画機の操作が困難な場所や監視する規模が大きい場合に最適です。
機種によって1分割・4分割・9分割・16分割で指定した秒数間で切替えが可能です。 |
|
録画モード
録画機には、常時録画・スケジュール録画・モーション録画の3つの録画モードが搭載されています。 |
|
・スケジュール録画とは
留守の時だけ・夜間だけ等、日時と録画方法を指定して録画する機能です。
スケジュールは1時間単位で指定することができ、祝日設定も可能です。
・モーション録画とは
カメラで撮影している映像の変化をキャッチして、自動で録画を開始する機能です。
動きを検知する範囲や検知する動きの大きさを予め指定できるので、環境に合った設定をすることができます。 |
|
▲モーション検知の仕組み
(※機種によって設定範囲が違います) |
|
|
■ ビデオロス
カメラからの信号が途絶えて、映像がでなくなった場合ににエラーを表示したり、管理者に通知を出す機能が搭載されています。
ビデオロスとはカメラの故障等によりカメラとの通信が途切れた時のことを指しています。 |
|
■ メール通知機能
モーション検出に反応があった時や、カメラやHDDに異常があった時等、管理者にメールで通知する機能が搭載されています。 |
|
バックアップ機能
■ 録画データのバックアップ
録画機にUSBメモリーを挿して録画データのバックアップを取ることができます。
再生にはデータ形式に応じたソフトが必要ですが、中にはソフトを準備する必要がないexe形式でバックアップデータを作成できる5シリーズという機種もあります。
■ 録画機の設定をバックアップ
録画機を買い替えた際、同型の機種に限り設定をバックアップし引き継ぐことができます。
 |
|
|
|
|

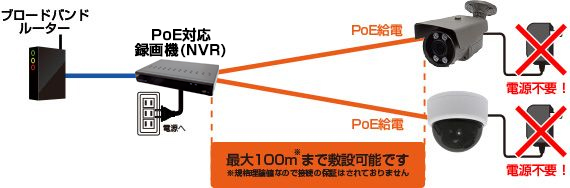

PoE給電対応でカメラに電力を送電
|
|
LANケーブルを一本で電源とデータ通信が可能
PoEとはイーサネット(LANケーブル)に映像などのやり取りを行うデータ通信以外に、給電可能な機器から電力を受電する仕組みです。
屋外設置などでカメラ用に電源を敷設することが困難な場合や、電源敷設工事が要らないので工事費が掛からず、ご家庭設置でも最適です。
|
 |
|
|
PoE給電で電源が無い場所でも設置可能
|
|
|
※PoE送電を行うにはPoE対応のカメラとLANケーブルが別途必要になります。
※PoE非対応の機器にPoE接続しますと機器が故障する原因になりますので取扱いにはご注意ください。 |
|
| カメラ台数と録画時間（日）の目安 |
|
| ビットレート |
2TBのHDD搭載時の録画機
録画するコマ数が20fps/秒の場合 |
| 1台 |
2台 |
3台 |
4台 |
| 4096 |
43日 |
21日 |
14日 |
10日 |
|
|
| ネットワーク接続例 |
|
 |
|
|
●上図は１つの例としてご参照下さい。プロバイダー・ルーターなどによって、異なる場合があります。
●パソコンや、録画機器、ネットワークの環境等により、映像の遅延や欠落（ビデオロス）が発生するため、高精度の映像伝送は保証できません。
影像の遅延がほぼ無いシステムをご希望のお客様は、HD-SDI関連機器をおすすめします。
HD-SDI関連機器についてはこちらをクリックしてください。
●インターネット通信速度は上りで実質2Mbps以上必要になります。（レコーダー側）
※動作確認済みルーター
IO DATA社製：WN-AC1600DGR3
|
|
|
|
| ■ 製品仕様 ■ |
| 商品名 |
WTW-NV414GP6 (4CH) |
| 商品概要 |
SPリンクシリーズ 500万画素対応PoE IPネットワークビデオレコーダー(NVR) 4ch |
| 【映像】 |
| 映像入力 |
4入力
500万画素：4入力
※15fps設定時 再生画面は1画面表示のみ
400万画素：4入力
※15fps設定時 再生画面は4画面
※30fps設定時再生画面は2画面のみ
200万画素：4入力再生画面画面は4画面表示 |
| 入力解像度 |
- |

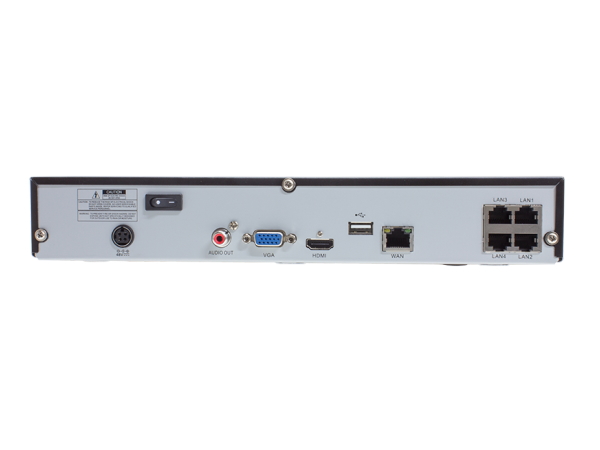

| 映像出力 |
1メイン出力（HDMI端子）
1サブ出力：VGA出力ｘ1（ミニD-SUB15pin 1280×1024） |
| HDMI出力 |
有
※ディスプレイの出力は最大2560ｘ1920となります。 |
| 【音声】 |
| 音声入力 |
4入力
※マイク内蔵カメラからLANポート入力 |
| 音声出力 |
HDMI端子での出力
※RCAJ端子は使用不可 |
| 【システム】 |
| OS |
Linux |
| SATAデバイス |
SATA（内蔵HDD×1） ※最大8TB |
| 外付けHDD |
無 |
| センサー入・出力 |
無 |
| PTZ |
有
※ネットワークデータ通信制御 |
| USB |
USB2.0 × 2（全面×1・背面ｘ1）
※マウス操作・USBフラッシュメモリによるバックアップ操作用 |
| ソフトウェア性能 |
| 【表示】 |
| 表示フレームレート |
全信号：120fps |
| 表示解像度 |
2560ｘ1920 / 2560x1440 / 1920x1200 / 1920×1080 / 1440×900 / 1600x1200 / 1680x1050 / 1440x900 / 1280x1024 / 1280x720 / 1024×768 |
| 【録画】 |
| 映像圧縮 |
有(次世代映像データ圧縮方式対応) |
| 録画解像度 |
1920×1080(1080p) / 2560x1440(4MP) /2560ｘ1920(5MP) |
| 録画画質 |
- |
| 録画モード |
手動 / モーション / スケジュール |
録画フレームレート
（NTSC） |
各チャンネル最大30fps 合計120ＦＰＳ |
| 表示モード |
1画面フルスクリーン/4分割 |
| シークエンス機能 |
1画面フルスクリーン/4分割画面での切り替え
スイッチング時間5秒〜255秒 |
| アラーム後録画時間 |
- |
| アラーム前録画機能 |
- |
| ｱﾗｰﾑｲﾝﾀｰﾊﾞﾙ機能 |
- |
| 【再生】 |
| 再生時画面表示 |
5MP 4入力：1画面
4MP 4入力：2画面
1080P 4入力：4画面 |
| 再生画面数 |
最大4画面 |
| 再生画面検索方法 |
カレンダーからの日時検索 / イベント検索からイベント発生時間別に検索 |
| 再生時デジタルズーム |
マウス操作でズーム可能 |
| 再生スピード |
早送り：ｘ2.ｘ4.ｘ8.ｘ16/巻き戻し：ｘ2.ｘ4.ｘｘ8.ｘ16 |
| 保存媒体 |
HDD |
| 再生解像度 |
- |
| 【ネットワーク 】 |
| インターフェイス |
端子：RJ45ｘ1/10M/100M/1000M/イーサーネット |
| 対応OS |
Windows 7 /Windows 8 / 8.1 / 10 |
| プロトコル |
TCP/IP / UPnP / SMTP / PPPoE / DHCP / P2P / FTP / NTP |
| アクセス対応端末 |
スマートフォン：Android / iPhone |
| 接続ユーザー数 |
1管理者＋3ユーザー |
| CMS |
- |
| CMS対応OS |
Windows 7 / Windows 8 / Windows 10 |
スマートフォン
専用アプリ |
Android / iPhone |
| イベント送信 |
- |
| 【バックアップ】 |
| ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ |
USB2.0 |
| 音声バックアップ |
- |
| ネットワークバックアップ |
有 |
| バックアップデバイス |
USBフラッシュメモリー |
| ファイル形式 |
- |
| バックアップデータ再生 |
- |
| 【アラーム】 |
| モーション録画機能 |
有
※ONVIFカメラを接続の場合、モーション録画のみでの録画設定が行えません |
| モーションエリア設定 |
- |
| モーション感度設定 |
- |
| 【OSD・DVR Control】 |
| カメラタイトル |
対応 |
| USBマウス |
対応 |
| タッチパネル |
無 |
| リモコン |
無 |
| システムアップグレード |
USB / ネットワーク操作 |
| 操作ボタン |
マウスでの操作
(基本操作は全てマウスのみとなります。) |
Pan／Tilt／Zoom／
Control |
- |
| 【電源・本体・その他】 |
| 本体材質 |
亜鉛メッキ処理鋼板・プラスチック |
| 本体配色 |
ブラック |
| 外形寸法 |
302(W)×51(H)×219(D)mm |
| 重量 |
約0.98kg（※HDD含まず） |
| 冷却ファン |
無 |
| 動作可能周囲温度 |
-10度〜50度 |
| 動作可能周囲湿度 |
0〜90％ ※結露無き状態 |
| 消費電力 |
電圧：DC48V / 消費電力：約8W
※HDD2TB内蔵 カメラ未接続時 |
| 製品保証 |
3年、内蔵HDDは2年 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
