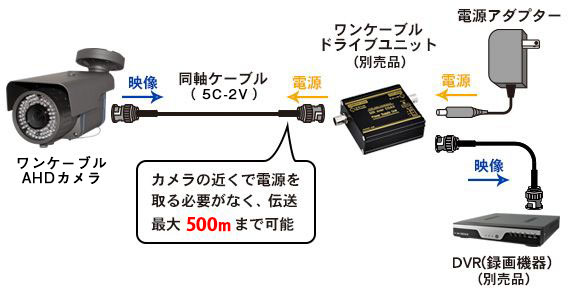

▲ドライブユニットから電源をカメラ側に送り、映像信号をドライブユニットが
受取り、DVR(録画機)へと出力します。
※ワンケーブルカメラには、別途ワンケーブルドライブユニットが必要となります。
|
|
|
|

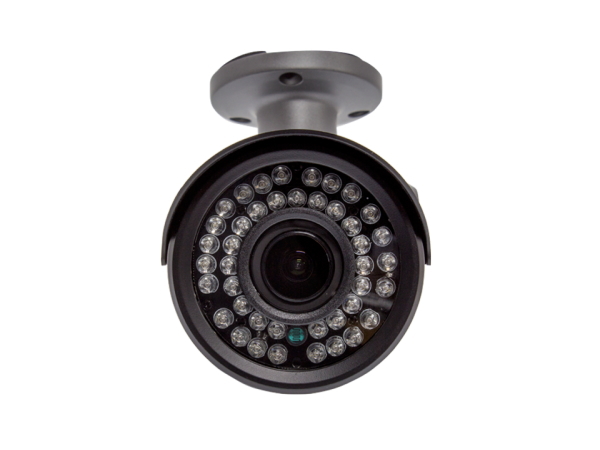

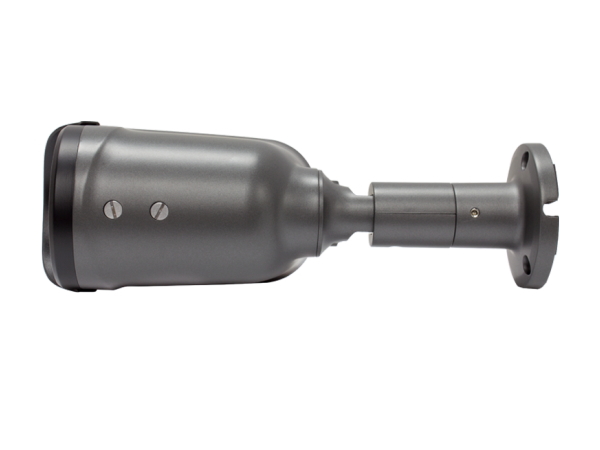

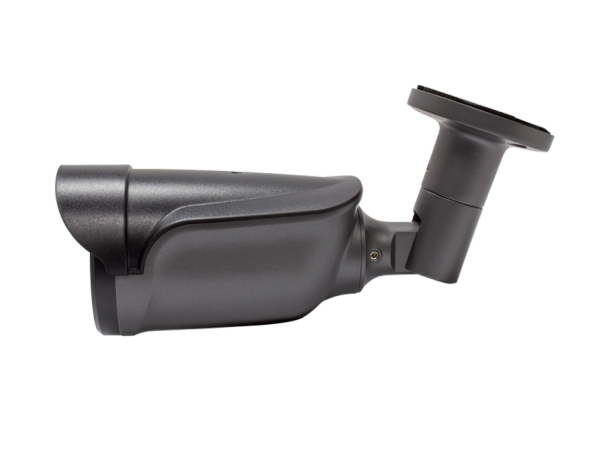

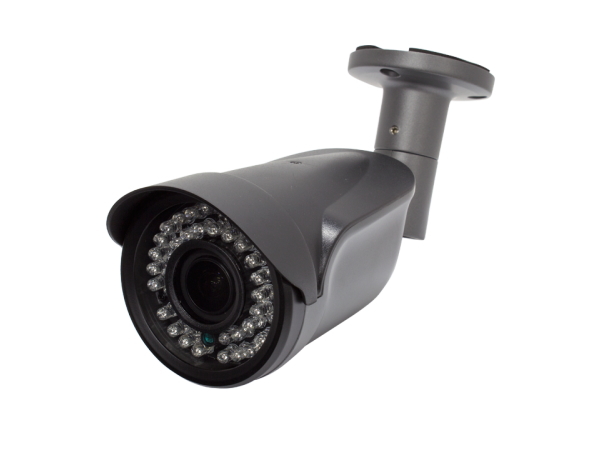

WTW-HR75B-1C
220万画素AHDシリーズ ワンケーブル 屋内用スタンダードボックスカメラ
| 型番 |
WTW-HR75B-1C |
| 商品概要 |
HD-SDIシリーズ 屋外防滴仕様 ワンケーブル赤外線カメラ |
| カメラハードウェア性能 |
| 【センサー・映像出力性能】 |
| 撮影素子 |
1/2.7インチ 220万画素Panasonic製CMOSセンサー |
| 総画素数 |
220万画素 有効画素数210万画素 |
| 映像出力形式 |
1.45G/s,HD-SDI Output （SMPTE 292M）
アナログ出力：1.0Vp-p 75Ω コンポジット |
| 映像出力解像度 |
HD-SDI出力：1920×1080（1080P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| 【レンズ】 |
| 搭載レンズ |
メガピクセル対応バリフォーカルレンズ |
| 焦点距離 |
2.8-12mm |
| ズーム比 |
約4倍 |
| オートアイリス |
あり |
| 画角 |
水平角度約28〜100度 |
| 【投光性能】 |
| 赤外線LED |
Φ5mmサイズ 850nm 赤外線LED 42個 |
| 対応周波数 |
850nm |
| 赤外線照射距離 |
約30M |
| 赤外線監視可能距離 |
約15M |
| ICR機能 |
有 |
| 最低被写体照度 |
0Lux ※赤外線LED作動時 |
| 【インターフェイス】 |
| 内蔵マイク |
無 |
| 映像出力端子 |
HD-SDI：BNCJ ※ワンケーブルシステム |
| 電源入力端子 |
Φ2.1DCジャック |
| 音声 |
無 |
| 制御出力 |
無 |
| OSDリモコン |
非対応(※RS485対応のワンケーブルユニット・録画機で
OSD設定は可能) |
| カメラソフトウェア性能 |
| 【映像調節性能】 |
| 設定画面(OSDメニュー) |
非対応 |
| カメラ本体 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ガンメタル・ブラック |
| 本体外形寸法 |
77(W)×81(H)×135(D)mm ※寸法には取付金具は含みません |
| 本体重量 |
約525g ※取付金具含む |
| 電源 |
DC12V / 610mA |
| 周辺動作温度 |
-10℃〜50℃ |
| 対応電源ユニット |
1CHタイプ：WTW-LHRP1001D
4CHタイプ：WTW-LHRP1004
8CHタイプ：WTW-LHRP1008 |
| ※WTW-HR75B-1Cの仕様・色・形状・スペックが予期無く変更になる場合があります。 |
|
|
