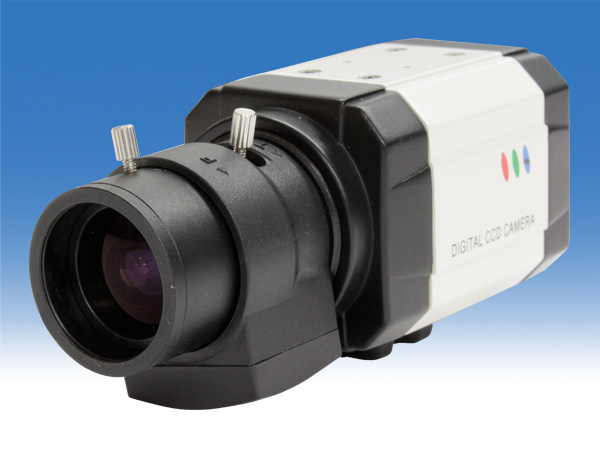

| ■ HD-SDI/EX-SDI カメラ ボックス型カメラ 220万画素 |
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
■ HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
|
|
■ 220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。
|
|
■ 照明のチラツキを防ぐフリッカーレス
東日本50Hz地域の照明下でのチラツキ現象がフリッカです。
富士川を境に西地域は60Hz・東地区は50Hz地位の電源周波数が変わります。
照明は人の目にはわからないほど高速に点滅を繰り返しており、カメラで撮影するとこの周波数の違いで照明がチカチカするような映像が映ります。
この現象を防ぐ為の機能がフリッカーレス機能です。 |
|
▲富士川を境に変わります。 |
フリッカーレス撮影サンプル
 |
 |
|
|
| ▲フリッカー状態 |
▲フリッカーレス機能でチラツキを防ぐ |
|
|
■ 感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
■ オートアイリス機能
明るさを検知して、白飛びや黒つぶれが起きないように明るさを調節しますオートアイリス機能は、光が強い・光が少ないなどの環境下で、白飛びや黒つぶれを防ぐため、
カメラに入る光を自動調節して適正な明るさにする機能です。 人間の瞳と同じような仕組です。
明るい場合
暗い場合  |
|
■ プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。 |
|
▲画面をマスキングした場合、画面情報を見えなくする事ができます。 |
▲マスキング処理で近隣の建物へのプライバシーを守ります。
|
|
■ WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
■ 日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
 |
|
|
|

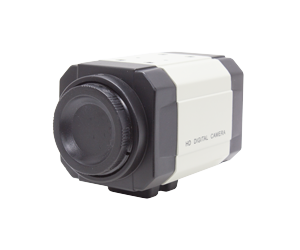

HD-SDI/EX-SDI 屋内用 小型スタンダード型カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-HB95 |
| 商品概要 |
HD-SDI/EX-SDI 屋内用 小型スタンダード型カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.7インチ 220万画素 Panasonic製 CMOSセンサー |
| 総画素数 |
220万画素 |
| 映像出力形式 |
HD-SDI出力：1.45G/s,HD-SDI Output (SMPTE 292M) |
| 映像出力解像度 |
HD-SDI/EX-SDI出力：1920×1080（1080P）・1280× 720（720P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
0～36dB |
| 水平解像度 |
1100 |
| 【レンズ】 |
| 搭載レンズ |

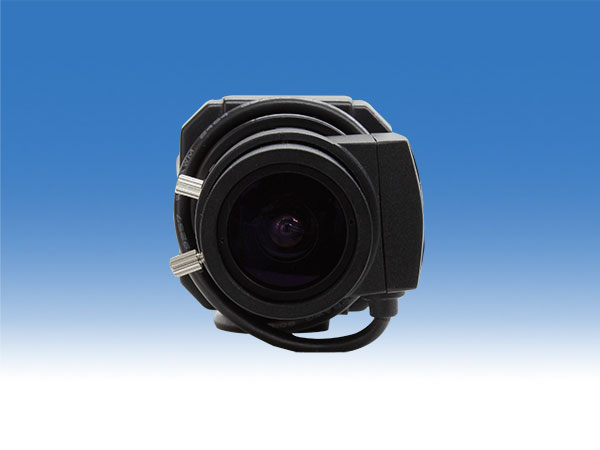

DC駆動 CSマウントレンズ対応 |
| 焦点距離 |
- |
| ズーム比 |
- |
| オートアイリス |
- |
| オートフォーカス |
- |
| 画 角 |
※WTW-LZWT2812M（標準レンズ）2.8～12mmを搭載した場合
水平角度約100～25度（解像度1920×1080設定時）
※WTW-LZWT0550M（オプション望遠レンズ）5～50mmを搭載した場合水平角度約5.5～53度（解像度1920×1080）設定時 |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
- |
| 電動ズーム |
- |
| 【投光性能】 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
- |
| 赤外線LED照射距離 |
- |
| 赤外線監視可能距離 |
- |
| ICR機能 |
有 |
| ホワイトLED |
- |
| 最低被写体照度 |
0.8Lux F1.4 |
| 【インターフェイス】 |
| 内蔵マイク |
無 |

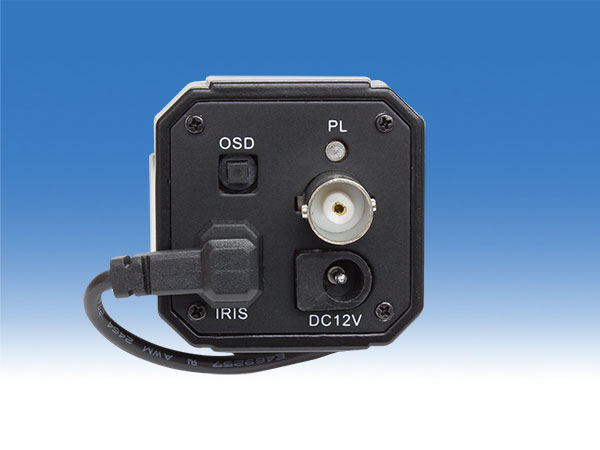

| 映像出力端子 |
HD-SDI/EX-SDI端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
無 |
| OSDリモコン |
- |
| 【映像調節性能】 |
| 設定画面(OSDメニュー) |
日本語 |
| シャッター速度 |
- |
オートゲインコントロール
(AGC) |
有 （0～10段階） |
| 感度アップ(DSS) |
オフ / オート（×2，×3，×4） |
| 高画質感度アップ(ACE) |
有（明暗比の調整機能） |
| フリッカレス機能 |
オフ / オン |
| DAY&NIGHT |
カラー / 白黒 / オート / EXT_H,L |
| ホワイトバランス |
オート / マニュアル |
| ノイズ低減（DNR） |
オフ / 低 / 中 / 高 / オート |
| 霧補正 |
- |
| 逆光補正(BLC) |
OFF / BLC（1エリア設定） |
| WDR |
オフ/ オン （5段階レベル調整可能）
※WDR機能ONの際はアナログ出力は併用できません |
| デジタルズーム機能 |
有（4倍デジタルズーム） |
| ハイライト補正（HLC） |
- |
| プライバシーマスク機能 |
オフ / オン（14エリア） |
| モーション機能 |
オフ / オン（1ゾーン） |
| ミラー機能 |
ミラー：左右反転可能 / フリップ：上下反転可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ブラック |

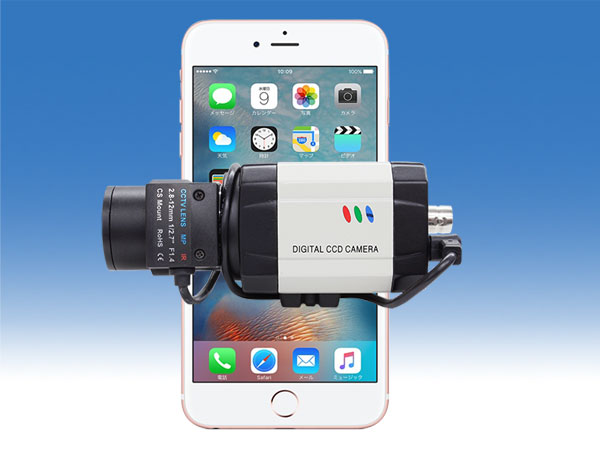

| 本体外形寸法 |
40（H）×40（W）×70.1（D）mm （レンズ含まず） |
| 本体重量 |
約140.8g （レンズ含まず） |
| 電 源 |
DC12V / 約300mA |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃～50℃ |
| 付属品 |
電源アダプター |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
