| ■ HD-SDIカメラ ボックス型カメラ 220万画素 |
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
  |
|
|
|
  |
|
|
|
■ HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)

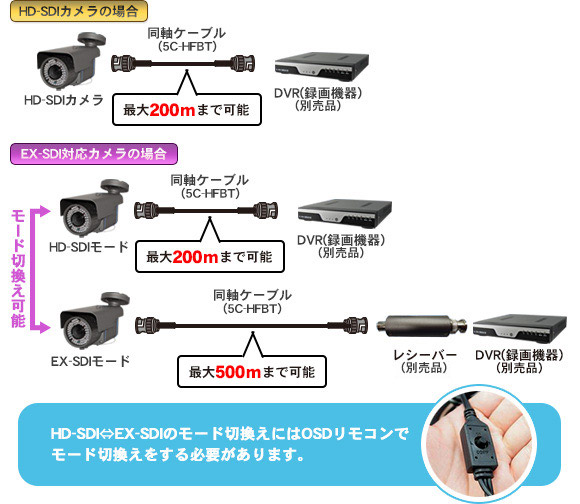

●HD-SDIカメラでは配線距離が最高200mまででしたが、
EX-SDI対応カメラでは伝送距離を最大500mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
従来のアナログシステムと比較して約4倍の画質を実現
HD-SDIとは、従来のアナログシステムとは違い、デジタル信号を使い、地上デジタル放送と同等の高解像度で映像を録画することができます。
アナログシステムでは文字や遠くに映る人の顔が画質が低いため、鮮明に撮影することが出来ませんでしたが、HD-SDIなら認識できるほどの映像になり、強い証拠能力も得ることができます。
またHD-SDIは非圧縮伝送信号のため、ライブ映像の遅延が少なく、なめらかな映像を視聴することが可能となっております。 |
|
6種類の映像信号に対応！既存の環境にあわせた設置が可能です。
防犯カメラには様々な映像信号規格があり、それぞれの規格に合わせたカメラを選び
構築する必要がございました。業界でよく使われる主な映像信号規格をひとつのカメラで
複数の映像規格に出力することができる のがマルチモデルです。
出力に可能な映像信号
●400万画素出力時の場合
●220万画素出力時の場合

52万画素出力時の場合
※400万画素出力はEX-SDIのみの対応です。 |
|
■ フルHDを超える400万画素
200万画素のフルハイビジョン画質を超え、さらに綺麗な画質へ
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。
さらに本製品では220万画素のフルハイビジョン画質を超えた、超高画質の400万画素モデルです。
より細かく、よりシャープな映像録画か可能になり、証拠能力を高めることが可能です。 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの約7倍以上画素数を持つAHDカメラでは、アナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
■ 感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
D-WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
 |
|
■ プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。 |
|
▲画面をマスキングした場合、画面情報を見えなくする事ができます。 |
▲マスキング処理で近隣の建物へのプライバシーを守ります。
|
|
■ 日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
 |
|
|
|

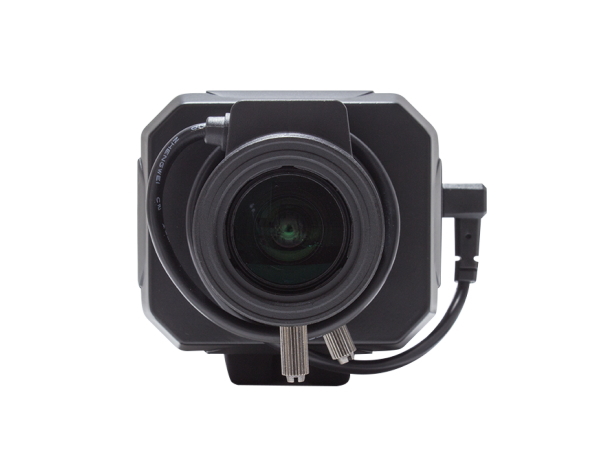

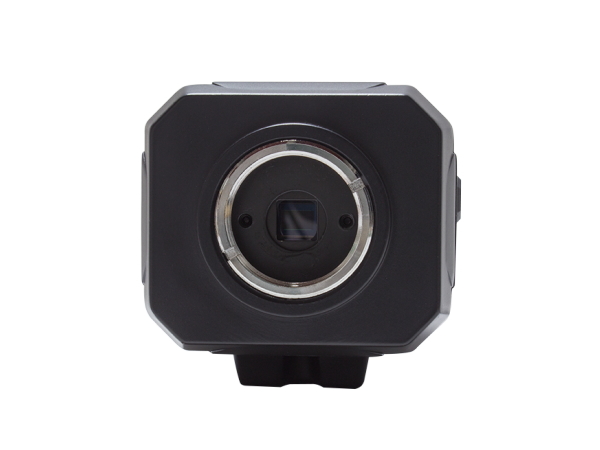

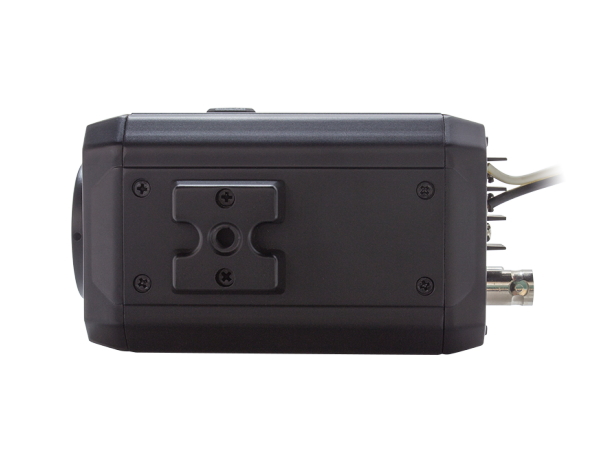

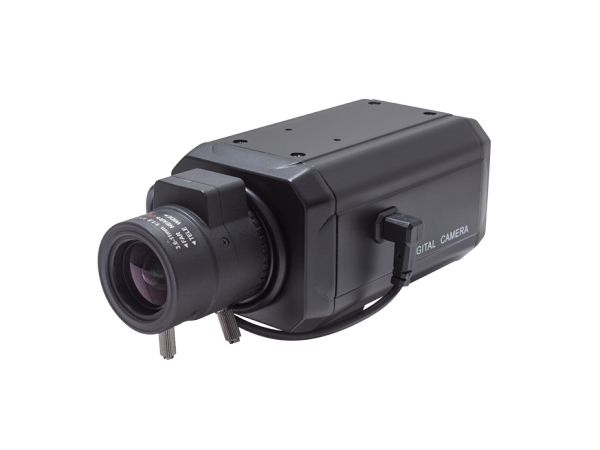

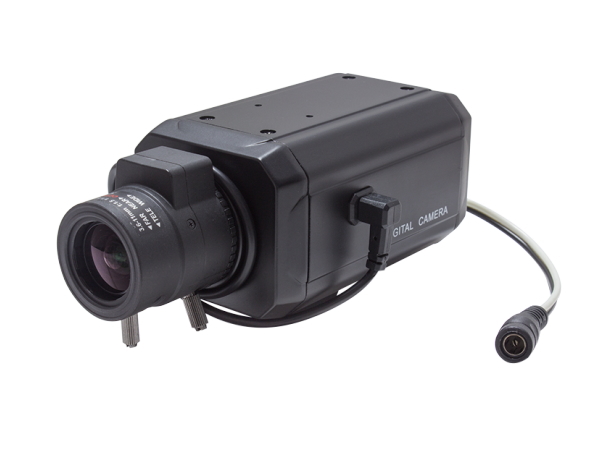

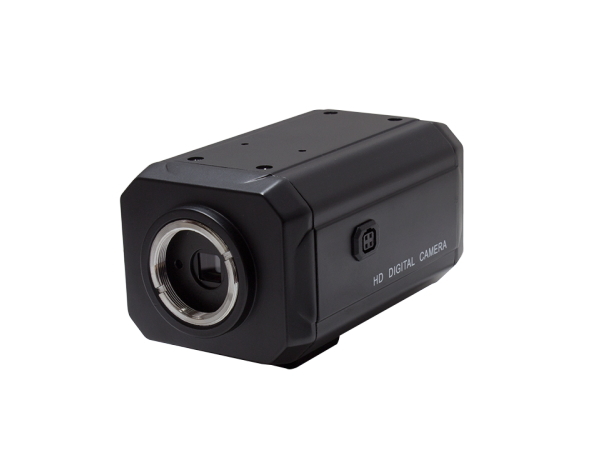

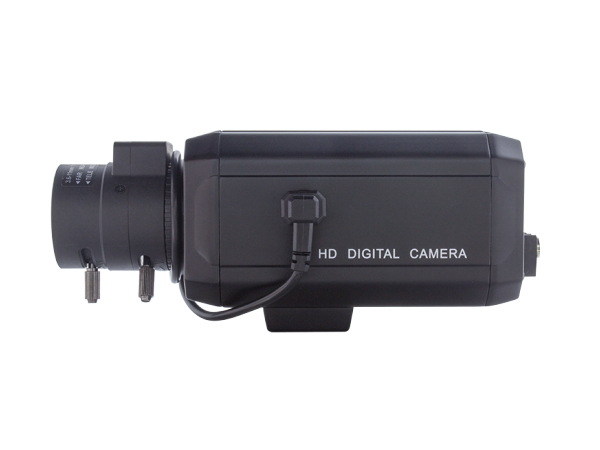

EX-SDI/HD-SDI 400万画素マルチシリーズ 屋内用 ボックス型カメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-EB500YJ |
| 商品概要 |
EX-SDI/HD-SDI 400万画素マルチシリーズ 屋内用 ボックス型カメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/2.8 インチ Sony Starvis CMOSセンサー搭載 |
| 総画素数 |
400万画素 |
| 映像出力形式 |
HD-SDI出力：1.45G/s,HD-SDI Output (SMPTE 292M)
アナログ出力：1.0Vp-p 75Ω コンポジット |
| 映像出力解像度 |
EX-SDI出力：2560×1440/30（1440P）・1920×1080/30（1080P）
・1280× 720/30（720P）
HD-SDI出力：1920×1080/30（1080P）・1280× 720/30（720P）
AHD/CVI/TVI出力：1920×1080/30（1080P）・1280× 720/30（720P）
CVBS出力：アナログ出力 |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
- |
| 水平解像度 |
- |
| 【レンズ】 |
| 搭載レンズ |
- |
| 焦点距離 |
- |
| ズーム比 |
- |
| オートアイリス |
- |
| オートフォーカス |
- |
| 画 角 |
- |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
- |
| 電動ズーム |
- |
| 【投光性能】 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
- |
| 赤外線LED照射距離 |
- |
| 赤外線監視可能距離 |
- |
| ICR機能 |
有 |
| ホワイトLED |
- |
| 最低被写体照度 |
1Lux |
| 【インターフェイス】 |
| 内蔵マイク |
無 |

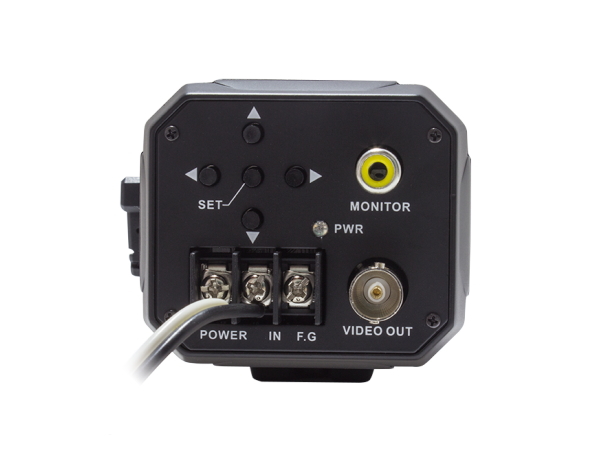

| 映像出力端子 |
EX-SDI/HD-SDI：BNCJ CVBS/AHD/CVI/TVI：RCAJ |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
無 |
| OSDリモコン |
- |
| 【映像調節性能】 |
| 設定画面(OSDメニュー) |
日本語対応 |
| シャッター速度 |
オート ,FLICKER , 1/30 , 1/60 , 1/120 , 1/250 , 1/500 , 1/1000 ,
1/2000 , 1/4000 , 1/8000 ,1/15000 , 1/30000 |
オートゲインコントロール
(AGC) |
有 （0〜10段階） |
| 感度アップ(DSS) |
オフ / （×2，×4，×8，×16，×32） |
| 高画質感度アップ(ACE) |
オフ / 低 / 中 / 高 |
| フリッカレス機能 |
無 |
| DAY&NIGHT |
カラー / 白黒 / AUTO / 外部 ※基本設定は外部となります |
| ホワイトバランス |
オート / マニュアル |
| ノイズ低減（DNR） |
オフ / 低 / 中 / 高 |
| 霧補正 |
オフ / オン |
| 逆光補正(BLC) |
OFF / BLC（1エリア設定） |
| WDR |
オフ / ハイライト補正 / バックライト補正 / WDR |
| デジタルズーム機能 |
有 （1.0〜16.0倍） |
| ハイライト補正（HLC） |
オフ / オン |
| プライバシーマスク機能 |
オフ / オン（14エリア） |
| モーション機能 |
オフ / オン（4ゾーン） |
| ミラー機能 |
ミラー：左右反転可能 / フリップ：上下反転可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ブラック |
| 本体外形寸法 |
64（W）×120（D）×63.5（H）mm |
| 本体重量 |
約325g |
| 電 源 |
DC12V |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
