■ 製品仕様 ■ |
商品名 |
WTW-DA238L |
【映像】 |

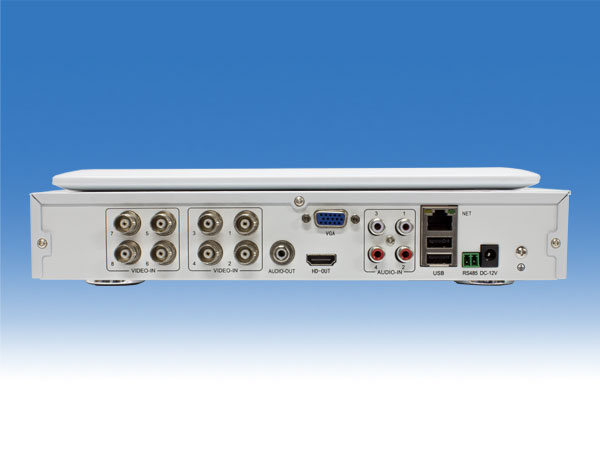

映像入力 |
8入力(BNCJ端子) AHDカメラ(720p・1080N)、又CVBSカメラ入力に
対応各カメラ入力はCH1とCH2が連動して、CH3とCH4が連動
【接続が可能な例】
全CHにCVBS入力か、全CHにAHD(720p)入力、又は、
CH1→CVBS,CH2→CVBS,CH3→AHD(720p),CH4→AHD(720p)
【接続が不可能な例】
CH1→CVBS,CH2→AHD,CH3→AHD,CH4→CVBS |
映像出力 |
HDMI端子:メイン出力×1
ミニD-Sub15pin:メイン出力×1 |
HDMI出力 |
有 |
【音声】 |
音声入力 |
4入力(RCAJ端子) |
音声出力 |
1出力(RCAJ端子) |
【システム】 |
SATAデバイス |
SATA(HDD×1) ※最大4TB |
外付けHDD |
無 |
センサー入・出力 |
無 |
PTZ |
RS485 |
USB |
USB2.0 × 3 フロント×1(マウス接続用) リア×2
※マウス操作・ USBフラッシュメモリによるバックアップ操作用 |

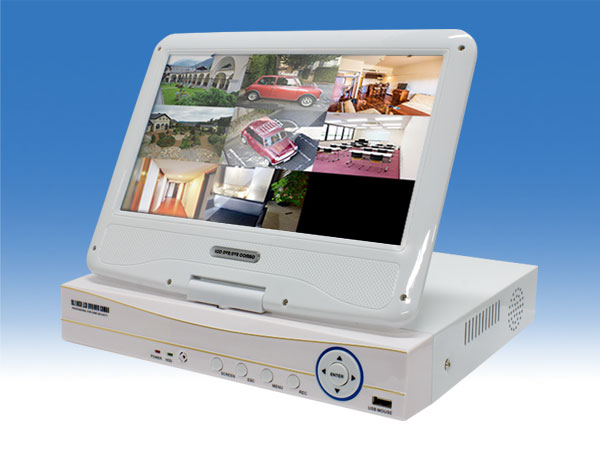

液晶モニター |
10インチワイド液晶ディスプレイ |
動作可能周囲温度 |
0〜40度 |
動作可能周囲湿度 |
0〜90% ※結露無き状態 |
外形寸法 |
280(W)×66(H)×240(D)mm ※モニターを閉じた状態で突起物含む |
重 量 |
約 1.6kg ( HDD 含まず) |
電 源 |
最大36W |
【表示】 |
表示フレームレート |
NTSC : AHDモード(720p) : 208fps / アナログモード : 240fps |
表示解像度 |
1280X720 |
表示モード |
1 画面 / 4 分割 / 8 分割 / 9 分割 |
【録画】 |
映像圧縮 |
H.264 |
録画解像度 |
メイン(録画): 1280×720(720P) / 960×480(960H) |
録画モード |
手動 / モーション / スケジュール |
録画フレームレート
(NTSC) |
AHDモード : 最大26fps / アナログモード : 最大30fps
|
フレーム後録画時間 |
有 1〜30 秒 |
アラームインバーター機能 |
有 0〜600 秒 |
【再生】 |
再生時画面表示 |
1画面 / 4分割 |
再生画面検索方法 |
カレンダーからの日時検索 |
再生時デジタルズーム |
有 |
保存媒体 |
HDD |
【ネットワーク】 |
ネットワークインターフェイス |
10 / 100 イーサーネット |
プロトコル |
TCP/IP/SMTP/DHCP/PPPoE(ADSL)/NTP/DDNS |
アプリケーション |
WindowsVISTA/7/8/8.1 |
ネットワークソフト |
IE(インターネットエクスプローラ) |
検索再生 |
カレンダーからの日時検索 |
【バックアップ】 |
バックアップインターフェイス |
USB2.0 |
音声バックアップ |
無 ※バックアップ時には音声は入りません |
ネットワークバックアップ |
有 |
バックアップデバイス |
ネットワークバックアップ / USB フラッシュメモリー |
【アラーム】 |
モーション録画機能 |
有 |
モーションエリア設定 |
有 ( 16 × 12 個の升目をプログラミング可能 |
モーション感度設定 |
有 1 〜 5段階 |
【OSD・DVR Control】 |
システムアップグレード |
USB / ネットワーク操作 |

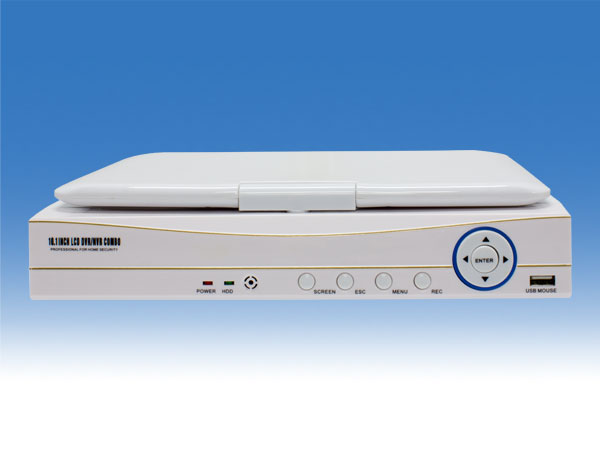

操作ボタン |
フロントパネル |
マウス |
有 |
Pan / Tilt /
Zoom Control |
RS-485 ( Pelco-D , Pelco-P ) |
