| ■ AHD ミニチュアカメラ |
|
|
|
|
|
|
 |
|
|
|
  |
|
|
|
更に画質を高めた265万画素AHDカメラ
従来のアナログカメラと比較して3倍の画質で低コストを実現
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの2倍以上画素数を持つAHDカメラでは、最大1280×1024サイズとアナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
手のひらサイズの高画質/高性能カメラ
少スペース運用や、目立たせない監視向け
超小型サイズの高性能・高画質ミニチュアカメラで、防犯からホビーまで様々な用途でご利用になれます。
従来の監視カメラとは違い、筐体を極限まで小型化しているので、美術館や水族館など、内装が施されている室内空間に溶け込みやすく、カメラの存在感を最小限に抑えます。
小型カメラの特徴と利用シーン
小型カメラはカメラの威圧感があると困る場所や、相手に知られずに証拠を集めたい時に便利なカメラです。
設置に工事が必要ないので、壁に穴を開けられない環境でも気軽に導入することができます。
 |
|
D-WDR機能
逆光状態を防ぎ最適な状態で撮影します。
WDR機能は、明るい映像と暗い映像をかけ合わせて、白飛びや黒つぶれをなくし、全体的に自然な明るさに調節します。
|
|
感度アップ機能
照度(明るさ)を判断して、自動でシャッタースピードを調整し、明かるい映像にします。
※この機能が強くなればなるほど、残像が発生しやすくなります。
※完全な暗闇では機能しません。 感度アップ機能のイメージ
 |
|
プライバシーを守るマスキング機能搭載
特定の箇所をマスキング機能で見えなくすることができます。
設置した場所により、自身以外のプライバシーを脅かしてしまう可能性があります。 そこでマスキング機能を利用して、特定の箇所を指定し、見えなくすることができます。
※DVRまたはカメラの機種によって、マスキング方法や個数、色など異なります。
マスキング機能のイメージ |
|
日本語に対応した設定画面
露出やホワイトバランスなど、様々な設定をカメラ本体で行えます。
OSD機能は、カメラの様々な設定を画面上で行う機能です。
露出やホワイトバランスなど基本的な設定から、マスキングの範囲指定など拡張機能も操作できます。
※機種によって表示内容や、カメラ機能が異なります
日本語語OSD画面と操作コントローラー
 |
|
| 接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|

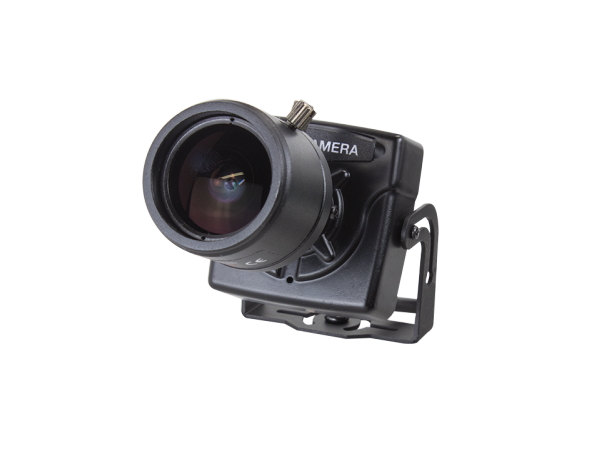

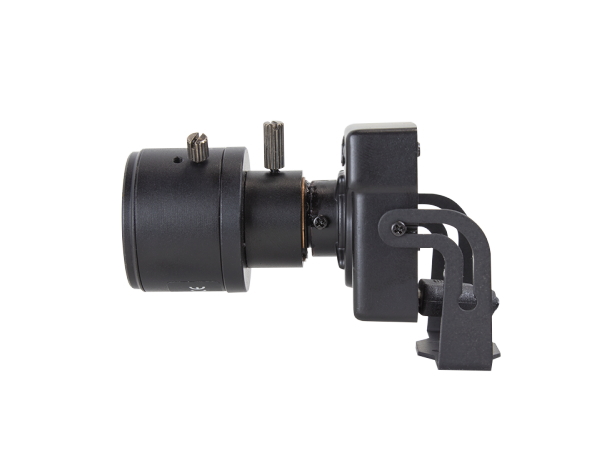

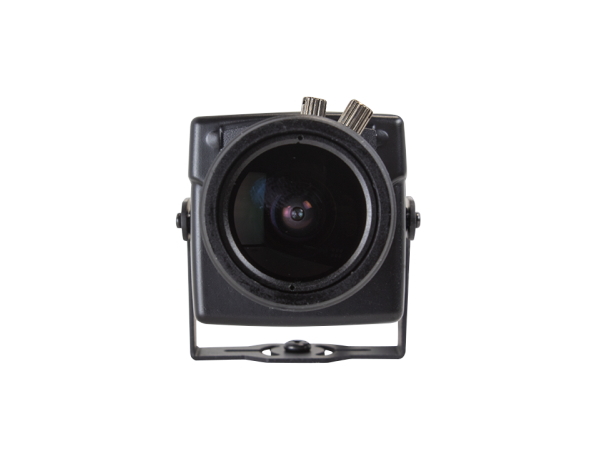

AHD 超小型カメラ 265万画素 ピンホールカメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-AM84HJ-4 |
| 商品概要 |
265万画素AHDシリーズ
屋内専用 バリフォーカルレンズ搭載 ミニチュアカメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
1/3インチサイズ 2メガピクセル SONY CMOSセンサー |
| 総画素数 |
265万画素 有効画素数220万画素 |
| 映像出力形式 |
AHD1080p / 1.0Vp-p / 75Ω（BNC） |
| 映像出力解像度 |
AHD出力：1920×1080（1080P） |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
1100TV本 |
| 【レンズ】 |
| 搭載レンズ |
3メガピクセル バリホーカルレンズ |
| 焦点距離 |
2.8〜12mm |
| 画角 |
水平角度約100〜28度 |
| ズーム比 |
約4倍 |
| オートアイリス |
- |
| オートフォーカス |
- |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
- |
| 可動範囲 |
- |
| 電動ズーム |
- |
| UTCﾊﾟﾝﾁﾙﾄｺﾝﾄﾛｰﾙ |
- |
| 本製品UTC対応ﾚｺｰﾀﾞｰ |
- |
| 【投光性能】 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
850〜940nm |
| 赤外線LED照射距離 |
- |
赤外線LED監視
可能距離 |
- |
| ICR機能 |
- |
| ホワイトLED |
無 |
| ホワイトLED照射距離 |
- |
ホワイトLED監視
可能距離 |
- |
| 最低被写体照度 |
1Lux |
| 【インターフェイス】 |
| 内蔵マイク |
無し |
| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
- |

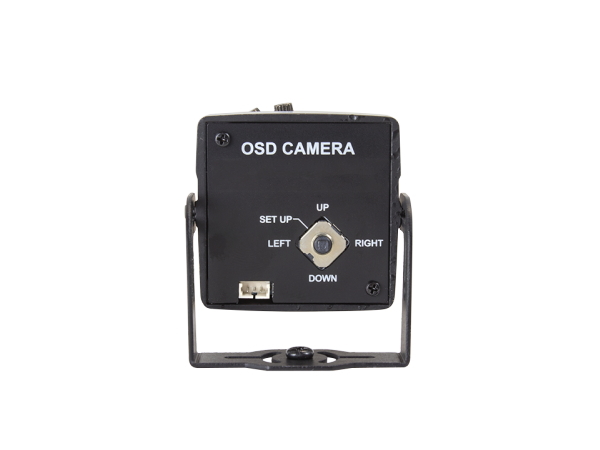

| OSDリモコン |
本体一体型 十字・センター操作ボタン |
| カメラソフトウェア性能 |
| 設定画面(OSDメニュー) |
日本語対応 |
| シャッタースピード |
1/30、1/60、FLK、1/240、1/480、1/1000、1/2000、
1/5000、1/10000、1/50000 |
| デジタルスローシャッター (DSS) |
オフ 、X2・X4・X6・X8・X10・X15・X20・X25・X30） |
| フリッカレス機能 |
- |
| オートゲインコントロール(AGC) |
- |
| DAY&NIGHT |
オート / カラー / 白黒 / EXIT |
| ホワイトバランス |
ATW / AWB / マニュアル / 白黒 / EXIT |
| ノイズ低減（DNR） |
2DNR(MIDDLE，HIGH，OFF，LOW)
3DNR(MIDDLE，HIGH，OFF，LOW) |
| 霧ノイズ低減(DEFOG) |
オフ / オート |
| 明暗補正(ACE) |
- |
| 逆光補正 |
オフ / BLC / HSBLC |
| D-WDR |
OFF / ON |
| デジタルズーム機能 |
無 |
| 明度調節機能 |
- |
| 彩度調節機能 |
- |
| シャープネス機能 |
有 |
| カラーゲイン機能 |
有 |
| ミラー機能 |
上下左右反転 |
| モーション機能 |
- |
| プライバシーマスク機能 |
- |
| カメラネーム |
英数字 最大15文字入力可能 |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ブラック |
| 本体外形寸法 |
38（W）×37（H）×58（D）mm
取付金具含まず、レンズ・突起物含む |
| 本体重量 |
約70g ※取付金具含まず |
| 電 源 |
DC12V / 約170mA |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃〜50℃ |
| 付属品 |
電源アダプター / カメラ取付金具 / 変換ケーブル |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
