| ■ AHD ミニチュアカメラ |
|
|
|
|
|
|
 |
|
|
|
  |
|
|
|
 |
|
|
|
複数の映像信号規格対応 マルチモデル
AHD/アナログ/HD-TVI/HD-CVI
4種類の映像規格に切替可能
防犯カメラには様々な映像信号規格があり、 それぞれの規格に合わせたカメラを選び構築する 必要がございました。
業界でよく使われる主な映像信号規格を ひとつのカメラで複数の映像規格に出力することができる のがマルチモデルです。
|
|
フルHDを超える500万画素AHD
200万画素のフルハイビジョン画質を超え、さらに綺麗な画質へ
AHDとは、アナログシステムを使ってフルハイビジョン画質で撮影できるほか、既にアナログシステムを利用されている場合、映像信号を伝送する同軸ケーブルを変えることなく、カメラとDVR機器を取り替えるだけで移行できます。
配線工事の手間やコストも最小限に抑えることができます。
さらに本製品では220万画素のフルハイビジョン画質を超えた、超高画質の500万画素モデルです。
より細かく、よりシャープな映像録画か可能になり、証拠能力を高めることが可能です。 |
|
 |
アナログカメラと同じアナログシステムを使用したAHDカメラの画質比較
▲従来のアナログカメラの約9倍以上画素数を持つAHDカメラでは、アナログに比べより多くの情報量を記録できます。またアナログカメラでは人相の確認が難しかったのも、AHDでは人相確認ができる撮影が可能となりました。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります |
|
手のひらサイズの高画質/高性能カメラ
少スペース運用や、目立たせない監視向け
超小型サイズの高性能・高画質ミニチュアカメラで、防犯からホビーまで様々な用途でご利用になれます。
従来の監視カメラとは違い、筐体を極限まで小型化しているので、美術館や水族館など、内装が施されている室内空間に溶け込みやすく、カメラの存在感を最小限に抑えます。
小型カメラの特徴と利用シーン
小型カメラはカメラの威圧感があると困る場所や、相手に知られずに証拠を集めたい時に便利なカメラです。
設置に工事が必要ないので、壁に穴を開けられない環境でも気軽に導入することができます。
 |
|
| 接続例
※ケーブルが雨や風に晒される場合は、保護するために配管（PF管など）の中にケーブルを入れてください。
|
|
|
|

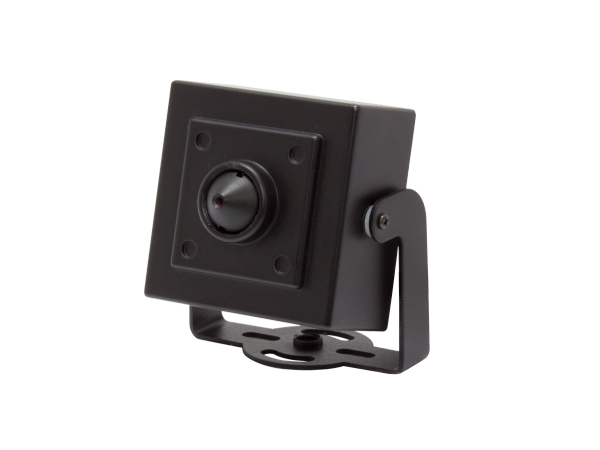

500万画素AHDマルチシリーズ 屋内専用 ピンホールレンズ搭載 ミニチュアカメラ
| ■ 製品仕様 ■ |
| 型 番 |
WTW-AHM84G-2 |
| 商品概要 |
500万画素AHDシリーズ
屋内専用 ピンホールレンズ搭載 ミニチュアカメラ |
| 【センサー・映像出力性能】 |
| 撮像素子 |
5MP CMOS センサー |
| 総画素数 |
|
| 映像出力形式 |
AHD・CVI・TVI / 1.0Vp-p / 75Ω（BNC）
※アナログカメラ出力に切替可能 |
| 映像出力解像度 |
■AHD/TVI
2592×1944(20/12.5fps)/2560×1440(30/25/15fps)/1920×1080(30/25fps）
■CVI
2560×1440(30/25fps)/1920×1080(30/25fps）
■CVBS
NTSC/PAL
【デフォルト設定】
AHD(2592×1944/20fps) |
| 走査方式 |
プログレッシブスキャン方式 |
| 同期方式 |
内部同期 |
| S/N比 |
52dB |
| 水平解像度 |
|
| 【レンズ】 |
| 搭載レンズ |
ピンホールレンズ |
| 焦点距離 |
4.3mm |
| ズーム比 |
- |
| オートアイリス |
- |
| オートフォーカス |
- |
| 画角 |
水平角度約60度
CVBS設定時：約29度 |
| 【旋回・ズーム機能】 |
| パンチルトズーム(PTZ) |
- |
| 可動範囲 |
- |
| 電動ズーム |
- |
| UTCﾊﾟﾝﾁﾙﾄｺﾝﾄﾛｰﾙ |
- |
| 本製品UTC対応ﾚｺｰﾀﾞｰ |
- |
| 【投光性能】 |
| 赤外線LED |
- |
| 対応周波数（赤外線） |
- |
| 赤外線LED照射距離 |
- |
赤外線LED監視
可能距離 |
- |
| ICR機能 |
- |
| ホワイトLED |
無 |
| ホワイトLED照射距離 |
- |
ホワイトLED監視
可能距離 |
- |
| 最低被写体照度 |
1Lux |
| 【インターフェイス】 |
| 内蔵マイク |
無し |
| 映像出力端子 |
AHD端子（BNCJ） |
| 電源入力端子 |
Φ2.1DCジャック |
| 音 声 |
無 |
| 制御出力 |
- |
| OSDリモコン |
ケーブル一体型(十字・センター操作ボタン) |
| カメラソフトウェア性能 |
| 設定画面(OSDメニュー) |
日本語対応 |
| シャッタースピード |
- |
| デジタルスローシャッター (DSS) |
- |
| フリッカレス機能 |
- |
| オートゲインコントロール(AGC) |
- |
| DAY&NIGHT |
有（EXT/AUTO/COLOR/ B/W） |
| ホワイトバランス |
ATW / AWB |
| ノイズ低減（DNR） |
有（1～16） |
| 霧ノイズ低減(DEFOG) |
- |
| 明暗補正(ACE) |
- |
| 逆光補正 |
有（GLOBE/BLC/D-WDR） |
| D-WDR |
- |
| デジタルズーム機能 |
無 |
| 明度調節機能 |
- |
| 彩度調節機能 |
- |
| シャープネス機能 |
- |
| ミラー機能 |
- |
| モーション機能 |
- |
| プライバシーマスク機能 |
- |
| カメラネーム |
- |
| 【電源・カメラ本体・その他】 |
| 本体材質 |
アルミニウム |
| 本体配色 |
ブラック |

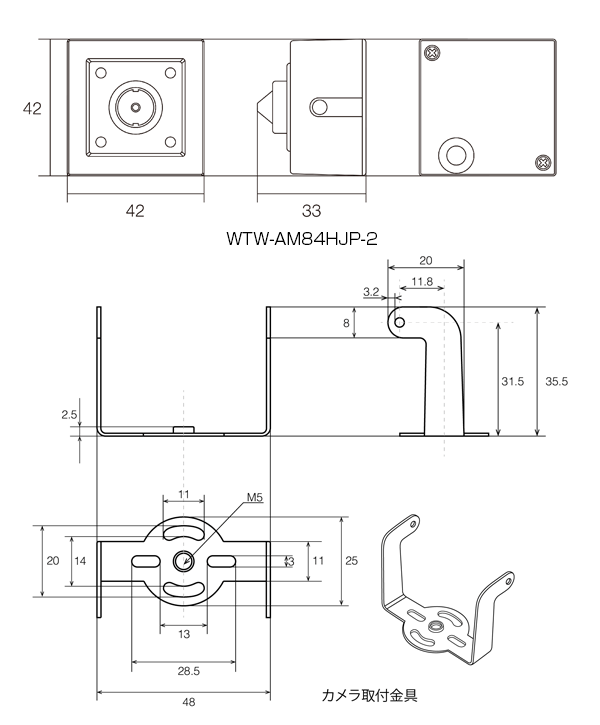

| 本体外形寸法 |
50(W)×48(H)×49(D)mm (取付ブラケット含む/突起部含まず) |
| 本体重量 |
約117g ※取付金具含む |
| 電 源 |
DC12V / 約186mA
ACアダプターWTW-AD121C2（AC100～240V）付属 |
| 冷却ファン/ヒーター |
無 |
| 周辺動作温度 |
-10℃～50℃ |
| 付属品 |
取扱説明書/電源アダプター/取付ブラケット/ビス/アンカー |
| 製品保証 |
メーカー保証3年間 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
|
