| ■ 高性能 HD-SDI/AHD/アナログ（CVBS）対応 8CH HDDレコーダー |
|
保証期間
3年間
（HDD搭載製品はHDD2年保証）
|
|

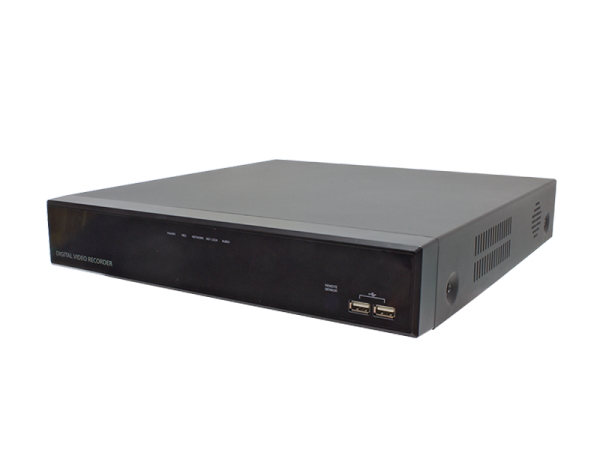

HD-SDIシリーズ 8ch対応 デジタルビデオレコーダー(DVR)
商品名：WTW-5H92（2TB標準搭載）
特価\129,800円（税込）〜 |
|
【付属品】
ACアダプター（ACコード付）・CD-ROM・説明書・USBマウス |
|
 |
|
|
|
|
| この商品について問い合わせ |
|
★ HD-SDI・EX-SDI・AHD・CVBSが接続可
★ 超高画質HD-SDIレコーダー
★ PC・スマホ対応！遠隔監視機能搭載！
★ 高画質フルハイビジョン解像度
※アナログカメラは960H解像度が最大 |
|
【製品特徴】
■ HD-SDI・EX-SDI・AHD・アナログカメラ どれでも接続可能
※AHDカメラは220万画素モデルのみ
■ 8CH HDDレコーダー カメラ１〜8台まで接続可能
■ 各チャンネル最大15fpsまで設定可能なハーフモデル
■ 標準で2TB HDD搭載 オプションで８TBまで
■ HDMI出力端子付、HDMI入力付モニターに接続可能
■ パスワード管理機能搭載
■ ネットワーク機能付 設定すれば、インターネット経由でリアルタイムの映像を見ることができます。
■ USBフラッシュメモリーを使ったバックアップおよびアップグレｰドに対応
■ PC・スマートフォン・iPadでの遠隔監視可能
■ マルチ言語OSD 日本語メニュー対応
■ リモコン（付属）・USBマウス（付属）での操作が可能
■ 製品保証期間：2年間 日本語取扱い説明書付
【付属品】
ACアダプター（ACコード付）・CD-ROM・説明書・USBマウス |
|
|
|
|
|
|
|
|
  |
|
|
|
  |
|
|
|
EX-SDIモード 最繊細400万画素に対応
フルハイビジョンサイズを超えた高解像度のEX-SDI監視撮影が可能
220万画素のフルハイビジョン高画質撮影に対応のカメラの約2倍以上の画素数で、”より鮮明”な映像を撮影することができます。
画素数が増えることにより、より細かい映像を残すことが可能になり、デジタルズームをしても映像が荒れにくくなります。 |
|
 |
|
|
■ HD-SDI/EX-SDI対応
EX-SDI(Extended-Serial Digital Interface)
●HD-SDIの規格を進化・拡張させた新しいビデオ信号伝送規格です。
(カメラ側でEX-SDIに圧縮変換しレシーバーでHD-SDIに戻します)
●HD-SDIカメラでは配線距離が最高150mまででしたが、
EX-SDI対応カメラでは伝送距離を最大350mにまで伝送可能へ
●EX-SDIレシーバーはEX-SDI信号とHD-SDI信号を自動認識します。
●EX-SDIカメラでHD-SDIカメラに切り替えが可能なので近距離でHD-SDIカメラとしてご使用の場合はレシーバーを必要としません。
 |
|
■ 更に画質を高めた220万画素
220万画素カメラと41万画素カメラの画質比較
▲従来の41万画素の約5倍の220万画素で、より多くの情報量を記録できます。
※上記はイメージ画像です。機材や環境などの要因により見え方が変わります。 |
|
■ ミラー録画機能でデータを残す
一つのハードディスクが壊れてももう一つでカバーする
ミラー録画機能は2台のハードディスクにそれぞれ同じ映像を記録し、ハードディスクが寿命等で故障した際に、もう一つの正常のハードディスクでカバーできるセーフティ機能です。 確実に映像を残さないといけない公共交通機関や金融機関などでもご利用いただいております。
▲ミラー録画でAとBのハードディスクに記録。どちらかが壊れてももう一つのハードディスクでバックアップ可能です。 |
|
動きをキャッチして録画する
モーション録画機能で動きを検知
モーション録画(動体検知機能)は、カメラで撮影している映像の変化をキャッチして、自動で録画を開始する機能です。
常時録画と比べ、動きを検知した時のみの録画なので、映像確認がしやすく、ハードディスクの容量も少なくすることが可能です。 |
|
▲モーション検知の仕組み
(※機種によって設定範囲が違います) |
|
|
モーション録画機能で動きを検知
▲ムービを再生するをクリックすると再生します。
|
|
録画機本体について
カメラ接続できるチャンネル数と録画機の大きさ
カメラの接続台数は4台・8台・16台・32台の4種類があり、接続数によって録画機の大きさも変わってきます。
4chは小型の録画機が多くご家庭や小型の店舗向き。8ch中型店舗向き。16ch以上は大型店舗や建物全体の監視に向いた大きさとなっています。
また大型ボディの特徴としてHDDを複数台入れることができるため、長時間録画や多くのカメラ映像を残す用途に最適です。 |
|
■ HDMI・D-SUBのモニター映像出力
モニター映像出力はHDMIを標準搭載。
機種によってはD-SUB出力にも対応しており、用途に合わせたモニターをお使いいただけます。（※D-SUB接続の場合。規格上画質が制限されているため、高画質でご利用いただくにはHDMI接続を推奨します。） |
|
 |
|
|
録音機能
■ 映像と音声を同時記録
録音対応カメラや、外付けマイクとDVRを接続して、映像と音声を同時記録できます。
オフィスや会議室など、会話の内容を記録する場合に使用します。
 |
録画機の機能・操作について
■ セキュリティー
録画機の操作にパスワードが設定されているので第三者の操作を防止します。
ユーザーごとに与える権限を設定できるので、マスター権限を限定することができ安全性を高めます。 |
■ ネットワーク経由の遠隔リモート操作
ネットワークに接続することで離れた場所からも監視と操作が可能です。
操作画面にはパスワードが必要なので安全性が高いです。
|
■ オートシーケンスモード（カメラ4台の場合）
オートシーケンスモードとは各チャンネルの映像を数秒間隔で自動的に切替える機能です。
1台1台録画機の操作をする必要がないため。録画機の操作が困難な場所や監視する規模が大きい場合に最適です。
機種によって1分割・4分割・9分割・16分割で指定した秒数間で切替えが可能です。 |
■ 録画モード
録画機には、常時録画・スケジュール録画・モーション録画の3つの録画モードが搭載されています。 |
■ スケジュール録画とは
留守の時だけ・夜間だけ等、日時と録画方法を指定して録画する機能です。
スケジュールは1時間単位で指定することができ、祝日設定も可能です。
■ モーション録画とは
カメラで撮影している映像の変化をキャッチして、自動で録画を開始する機能です。
動きを検知する範囲や検知する動きの大きさを予め指定できるので、環境に合った設定をすることができます。 |
|
▲モーション検知の仕組み
(※機種によって設定範囲が違います) |
■ ビデオロス
カメラからの信号が途絶えて、映像がでなくなった場合ににエラーを表示したり、管理者に通知を出す機能が搭載されています。
ビデオロスとはカメラの故障等によりカメラとの通信が途切れた時のことを指しています。 |
■ メール通知機能
モーション検出に反応があった時や、カメラやHDDに異常があった時等、管理者にメールで通知する機能が搭載されています。 |
|
|
バックアップ機能
■ 録画データのバックアップ
■ 録画機の設定をバックアップ
録画機を買い替えた際、同型の機種に限り設定をバックアップし引き継ぐことができます。
|
|
| ■ ネットワーク接続例 |
|
 |
|
|
| HD-SDIカメラ 8台 でハードディスク 2TB の録画時間の目安 |
※下記の録画可能時間は概算です。 カメラの仕様や撮影物の動きの頻度等により変動いたします
| 画質 |
録画解像度：1920×1080
(1080p)
1秒間に録画するコマ数（fps/秒） ※各チャンネルのコマ数です |
| 15コマ |
10コマ |
6コマ |
4コマ |
2コマ |
| 超高 |
2.8日 |
4.2日 |
7日 |
10.5日 |
21.0日 |
| 高 |
3.3日 |
5.0日 |
8.4日 |
12.6日 |
25.2日 |
| 標準 |
4.2日 |
6.3日 |
10.5日 |
15.8日 |
31.6日 |
| 低 |
8.4日 |
12.6日 |
21.0日 |
31.6日 |
63.2日 |
| 画質 |
録画解像度：1280×720
(720p)
1秒間に録画するコマ数（fps/秒） ※各チャンネルのコマ数です |
| 15コマ |
10コマ |
6コマ |
4コマ |
2コマ |
| 超高 |
5.6日 |
8.4日 |
14日 |
21.0日 |
42.1日 |
| 高 |
6.7日 |
10.1日 |
16.8日 |
25.2日 |
50.5日 |
| 標準 |
8.4日 |
12.6日 |
21.0日 |
31.6日 |
63.2日 |
| 低 |
16.8日 |
25.2日 |
42.1日 |
63.2日 |
126.4日 |
|
|
|
|
| ■ 製品仕様 ■ |
| 商品名 |
WTW-5H92 |
| 商品概要 |
HD-SDIシリーズ 8ch対応 デジタルビデオレコーダー(DVR) |
| 【映像】 |
| 入力チャンネル |
8入力（BNCJ端子） |
| 映像入力 |
8入力（BNCJ端子）
EX-SDI:2560×1440
HD-SDI（EX-SDI）:1920×1080（1080p），1280×720（720p）
AHDカメラ：1920×1080（1080p）
アナログカメラ：最大960H
※AHDカメラは220万画素モデルのみご利用いただけます。 |
| 映像出力 |
メイン出力：HDMI端子×1 ※1920×1080での出力が推奨
サブ出力：ミニD-SUB15pin×1 ※1280×1024での出力が推奨
アナログ出力：BNCJ端子 ※テスト用の為通常使用はお勧めしておりません
※全出力同時出力可能（コネクター同士が干渉しない場合） |
| HDMI出力 |
有 ※1920×1080での出力が推奨 |
| 【音声】 |
| 音声入力 |
4入力（RCAJ端子） |
| 音声出力 |
1出力（RCAJ端子） |
| 【システム】 |
| OS |
- |
| SATAデバイス |
SATA（内蔵HDD×2） ※各最大4TB 合計8TBまで搭載可能 |
| 外付けHDD |
無 |
| センサー入・出力 |
4入力（ノーマルクローズ/ノーマルオープン）・1出力（リレー出力）
※出力は最大DC12V-1Aまで通電可能 |
| PTZ |
RS485 |
| USB |
前面パネル USB2.0×1
後面パネル USB2.0×1
※マウス操作・USBフラッシュメモリによるバックアップ操作 |
| 【表示】 |
| 表示フレームレート |
NTSC ： 240fps |
| 表示解像度 |
HDMI出力：1920×1080（1080p）,
D-SUB15pin出力：1280×1024 |
| シークエンス機能 |
各チャンネル設定可能
スイッチング時間 3，5，10，15，20，30，45，60秒で設定可能 |
| 表示モード |
各チャンネルフルスクリーン / 4分割表示 / 9分割表示（8CH入力）/オートシーケンス |
| 【録画】 |
| 映像圧縮 |
H.264 |
| 録画解像度 |
2560×1440（4MP） / （3MP） / 1920×1080（1080p） / 1280×720（720p） / （960H）/（4CIF） / （2CIF） / （CIF） |
| 録画画質 |
超高画質／高画質／標準画質／低画質 |
| 録画モード |
常時録画 / スケジュール（常時録画/モーション検出） |
録画フレームレート
（NTSC） |
合計150fps 各チャンネル最大15fpsまで割振は可能 |
| アラーム後録画時間 |
1秒，5秒，10秒，30秒，1分，3分，5分，10分，20分，30分で設定可能 |
| アラーム前録画機能 |
1秒，5秒，10秒，30秒，1分，3分，5分，10分，20分，30分で設定可能 |
| ｱﾗｰﾑｲﾝﾀｰﾊﾞﾙ機能 |
無 |
| 【再生】 |
| 再生時画面表示 |
各チャンネルフルスクリーン / 4分割表示/9分割表示（8CH入力画面） |
| 再生画面検索方法 |
カレンダーから日付・時間／イベント検索 |
| 再生時デジタルズーム |
範囲指定式 ※マウス操作 |
| 再生スピード |
REW・FF（×4,×8,×16,×32,×64,×128） / コマ送り / 一時停止 |
| 保存媒体 |
HDD |
| 再生解像度 |
- |
| 【ネットワーク 】 |
| ﾈｯﾄﾜｰｸｲﾝﾀｰﾌｪｲｽ |
10/100/1000イーサーネット |
| プロトコル |
TCP / IP，DHCP，DDNS，PPPoE，UPnP，E-mailに対応 |
| アプリケーション |
Windows 7 / 8 / 8.1 / 10 |
| 接続ユーザー数 |
16ユーザー |
| CMS |
有 |
| アクセス対応端末 |
PC：Windows 10 / 8.1 / 8 / 7
スマートフォン：Android / iPhone |
| イベント送信 |
メール通知 |
| 検索再生 |
カレンダーから日付・時刻選択 / イベント検索 |
| 【バックアップ】 |
| ﾊﾞｯｸｱｯﾌﾟｲﾝﾀｰﾌｪｲｽ |
USB2.0 |
| 音声バックアップ |
有 |
| ネットワークバックアップ |
有 |
| バックアップデバイス |
ネットワークバックアップ／USBフラッシュメモリー |
| ファイル形式 |
独自ファイル ※CMSソフトウェアでAVIファイルにに変換可能 |
| バックアップデータの再生 |
専用ソフトウェアでの再生（分割画面で再生・デジタルズーム可能）
※AVIファイルに変換した場合は他の再生ソフトで再生可能 |
| 【アラーム】 |
| モーション録画機能 |
有 ※各チャンネル検知録画 |
| モーションエリア設定 |
有 縦15コマ×横22コマ ※各チャンネル設定可能 |
| モーション感度設定 |
有 高・中・低 ※各チャンネル設定可能 |
| 【OSD・DVR Control】 |
| カメラタイトル |
多言語対応 |
| USBマウス |
対応 |
| タッチパネル |
無 |
| リモコン |
専用リモコンにて対応 |
| システムアップグレード |
USBからファームウェアを更新 |
| 操作ボタン |
フロントパネル/USBマウス |
Pan／Tilt／Zoom／
Control |
RS-485 （PelcoD，PelcoP） |
| 【電源・本体・その他】 |
| 本体材質 |
ボディ：アルミニウム
全面パネル部：プラスチック |
| 本体配色 |
ブラック |
| 外形寸法 |
340（W）×375（D）×69（H）mm |
| 重量 |
約2.35kg（※HDD含まず） |
| 冷却ファン |
無 |
| 動作可能周囲温度 |
5度〜40度 |
| 動作可能周囲湿度 |
0〜90％ ※結露無き状態 |
| 電源 |
DC12V / 最大80W |
| 製品保証 |
2年 |
ロットによってデザインや性能が変わる場合があります。
予告なしで製品仕様を変更する場合がありますのでご了承下さい。 |
|
|
|
